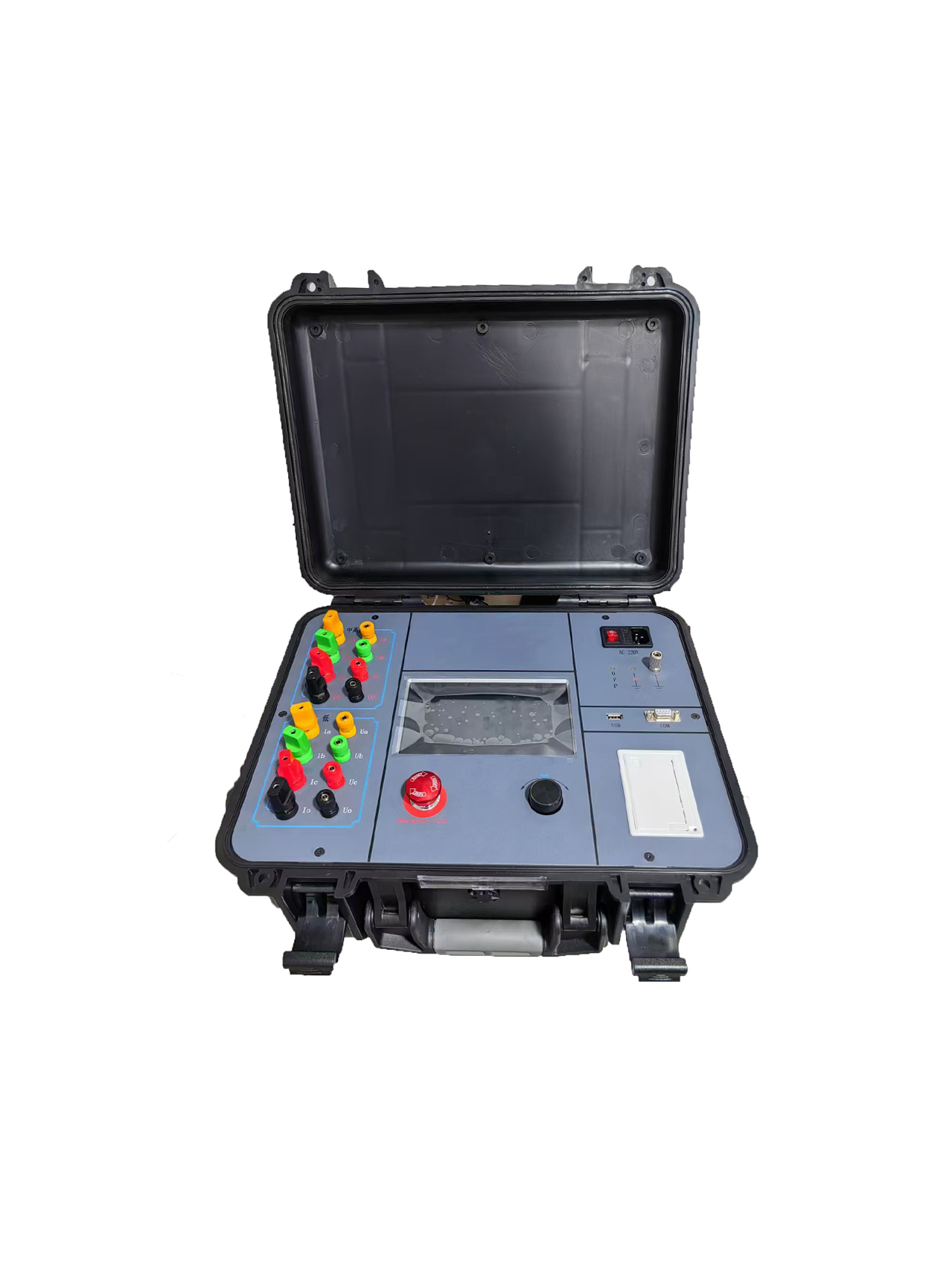

儀天成YTC336-50三通道直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
一、工作原理
YTC336-50三通道直流電阻測試儀在通常情況下，用傳統的方法測量變壓器繞組及大功率電感設備的直流電阻是一項費時費力的工作。為了解決這一現狀，滿足當下變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了新一代變壓器直流電阻測試儀。
二、儀器特點
1） 全觸控7寸電容屏加一鍵飛梭功能，亮度達到400cd/m2，操控更加便捷。
2） 一次接線即可完成所有測試；具有單相、三相Yn型同時、三相Y型逐相、三相?型逐相等多種測量模式。
3） 對Y型和△型的繞組可進行三相自動測試，并且能夠自動計算三相不平衡率；
4） 具有Yn繞組中性點引出線電阻的測試功能，能夠讓三通道測試數據更接近單相測試值；
5） 可根據被試品的阻值范圍選擇固定電流輸出，也可以選擇自動電流輸出。
6） 具有消磁和助磁功能；帶有USB接口、打印機。
7） 保護功能完善，具有斷電保護、反電動勢保護、斷線保護等多種保護功能。
8） 具有通訊接口，配合上位機軟件實現遠程操控；可選配藍牙，實現藍牙無線通訊。
三、技術參數
1.輸出電流 單相 40A(50A)、20A、10A、5A、1A、0.2A、10mA、<1mA
2.三相 20A+20A(25A + 25A)、10A+10A、5A+5A、1A+1A、0.2A+0.2A
3.測量范圍 單相
4.40 A擋 0.1mΩ～0.5Ω （50 A擋 75μΩ～0.4Ω）
5.20 A擋 0.5mΩ～ 1 Ω 10 A擋 1.0mΩ～ 2 Ω
6.5 A擋 10 mΩ～ 4 Ω 1 A擋 0.1Ω～ 20Ω
7.0.2A擋 1.0Ω～ 100Ω 10mA擋 50Ω～ 2kΩ
8.<1mA擋 500Ω～ 25kΩ
三相
9.20A + 20A擋 0.2mΩ ～ 0.3 Ω
10.（25A + 25A擋 0.1mΩ ～ 0.25Ω）
11.10A + 10A擋 0.5mΩ ～ 0.6 Ω
12.5 A + 5 A擋 10 mΩ ～ 1.5 Ω
13.1 A + 1 A擋 0.1 Ω ～ 7.0 Ω
14.0.2A+0.2A擋 1.0 Ω ～ 30 Ω
15.準 確 度 ±(讀數×0.2%+2個字)
16.工作電源 AC220V±10%, 50/60Hz
17.使用溫度 -10℃～50℃
18.相對濕度 ＜90%，不結露
19.儀器體積 428mm×350mm×230mm
20.儀器重量 13.3 kg
儀天成YTC336-50三通道直流電阻測試儀是集助磁法測試、三相測試（Yn，Y、△）和消磁功能于一體的快速測試儀，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善的特點，是測量大型電力變壓器直流電阻的理想設備。
